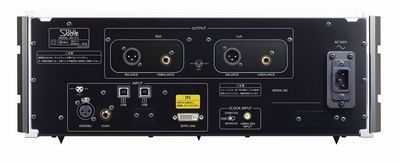

D-3B

DACチップにはES9038PROを片チャンネル2個、合計4個使用しています。チャンネルあたり120mAという比類のない強力な電流出力は、ディスクリート無帰還DACには不可欠な要素です。この電流出力はType-R Circuit 初段直前でネイキッドフォイル抵抗によるIV抵抗1本で電圧に変換されます。左右チャンネル用に、出力端子、Type-R回路、電源回路、電源トランス、リレー駆動回路、リレー電源まで、全く同じものを2つ使用する、いわゆるツインモノラルコンストラクションを採用。またデジタル系電源もトランスを含め完全分離しています。さらにアナログ信号系との接点となるリレーのコントロール信号は、アナログフォトカプラーで完全に分離されています。さらに、基板マウントアルミベースごと無固定として、解放的でよりエモーショナルな音質を実現しています。アナログ回路基板は左右独立の基板シャーシにマウントされ、リアパネルからも独立しています。左右のグランドはP-3同様にシャーシから絶縁された左右独立サイドアルミグランドアンカーに発泡テフロンケーブルにより接地されます。ZERO LINK を搭載したネットワークトランスポートと接続することにより、DAC側のクロックで完全に同期するネットワークシステムが構築され、非同期回路を排除する事による飛躍的な音質向上が達成できます。ZERO LINK 端子からの入力はジッター付加のない機械式リレーで構成されたセレクターを通り、DACチップまで一直線に結ばれるZERO LINKに特化したレイアウトとなっています。D/Aコンバーターの音質を大きく左右するクロックについては、それを内蔵するのではなく、別筐体・別電源で静かに時を刻む方がより優れた音質を獲得できる事を発見しました。そのため、内蔵クロックは廃止し、外部クロック専用設計としました。外部クロックにはX-3が音質上最適です。またクロックケーブルにはRCC-1を強くお勧めします。電源トランスはデジタル系と左右アナログ系の3トランスとし、それぞれ独立したサイドアルミベースにマウントされ、トランスの振動はそれぞれのベースから1 点スパイク接地で排出されます。さらに3つのトランスをそれぞれ垂直にマウントし、リーケージフラックスを基板と平行方向とすることで、パターンへのノイズの混入を防いでいます。音質上非常に重要なトランスベースはチタンスペーサーにより3 点で浮かされたアルミサイドとのサンドイッチ構造で、ダンプを避けつつ共振を排除する最適な材質・構造・形状を採用しました。整流用コンデンサは低倍率電解コンデンサを合計152 個使用し、整流ダイオードには超高速SiCダイオードを合計52 個使用する徹底ぶり。まさに巨大な電源の塊です。高い評価を頂いているNOS( ノンオーバーサンプリング) モードを採用しました。このモードにするとFIRオーバーサンプリングのインパルス応答で観測されるプリエコーやポストエコーは発生しません。 ※DSDはNOSモードにはなりません。
